HOME > 製品情報 > ちびまるち(ハンディ マルチメーター CVE-39)

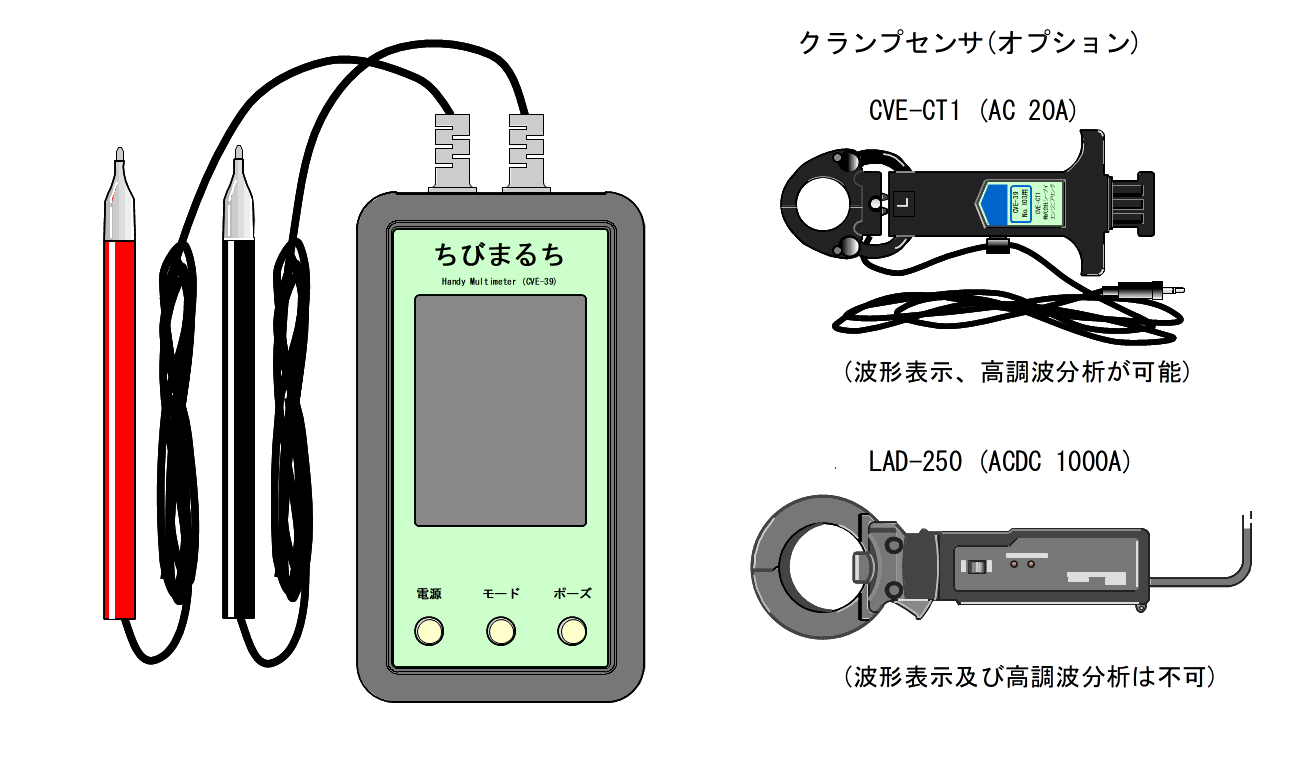

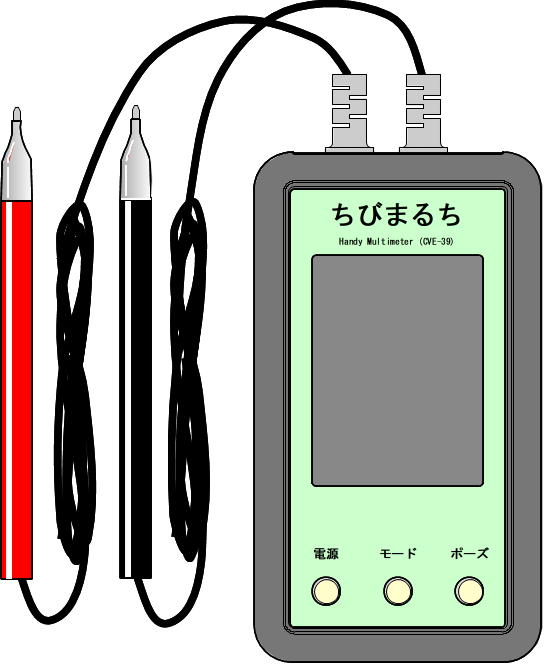

外観

概要

電源保守管理等の広範な現場で下記機能が利用できます。
また、お求めやすい価格（本体価格 98,000円〔税別〕）となっております。

　 ・電圧、電流、位相、周波数の測定機能
　 ・波形表示、高調波分析、データ記録の機能

特長

マルチ測定

電圧、電流、周波数、位相の測定ができます。また、電力の表示もできます。

電圧及び電流波形の表示（電流はCVE-CT1を用いた場合のみ可）

スマートフォンの画面操作の感覚で、 Ⅹ軸及びY軸の拡大縮小等が可能

高調波分析

電圧、電流（CVE-CT1）の50または60Hzを基本波とし、その30次までの高調波分析が可能

データロガー機能

電圧、電流の実効値を最長約13日記録可能です。また本計器で再生表示もできます。内蔵メモリに記録しますが、USBメモリにコピー可能です。

マルチテスタ棒の装備

データを記録する場合等、テスタ棒の先端をワニ口クリップに取り換えることが出来ます。

確認しやすい電圧及び電流の表示

デジタル及びアナログ表示　（直流電圧、交流電圧、直流電流、交流電流用の各目盛板を切り替えて表示できます）

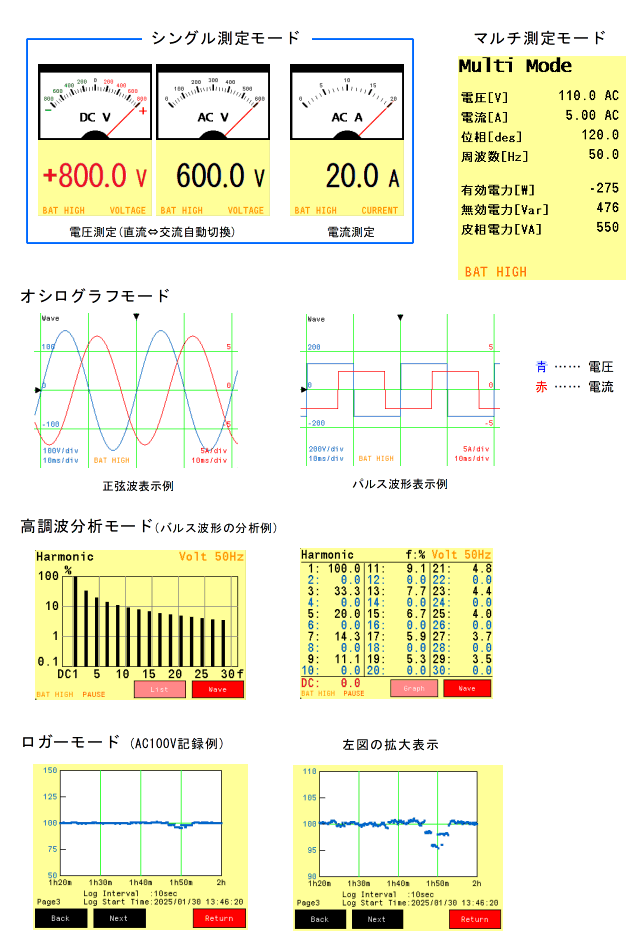

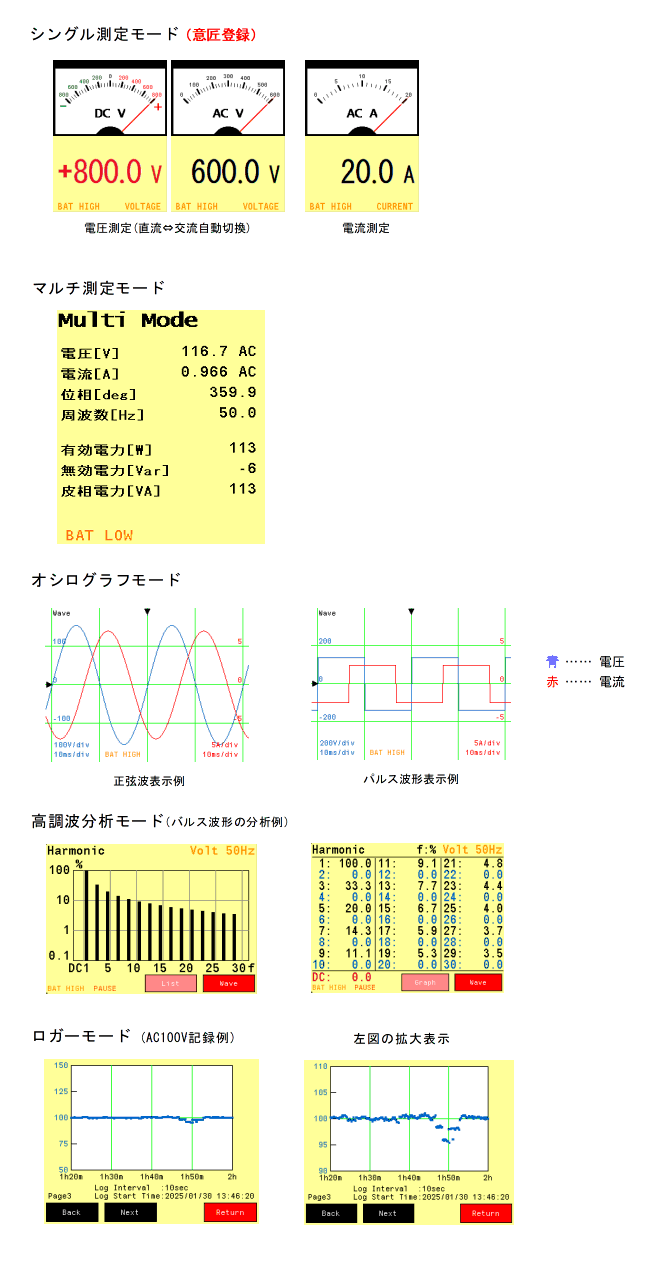

各モードの表示例（モードスイッチで切替）

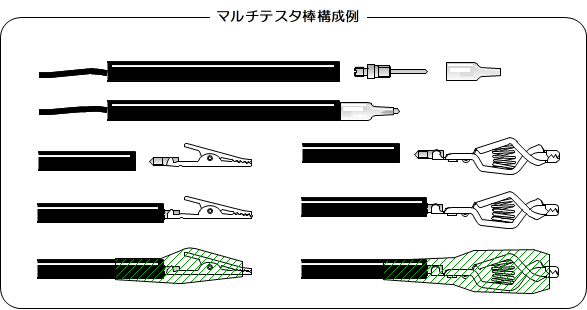

マルチテスタ棒

測定現場の状況により、テスタ棒の先端をネジにより様々なアイテムに取り換えることが出来ます。下図はその一例でありますが、特にデータ記録(ロガーモード)の場合等、効果的です。

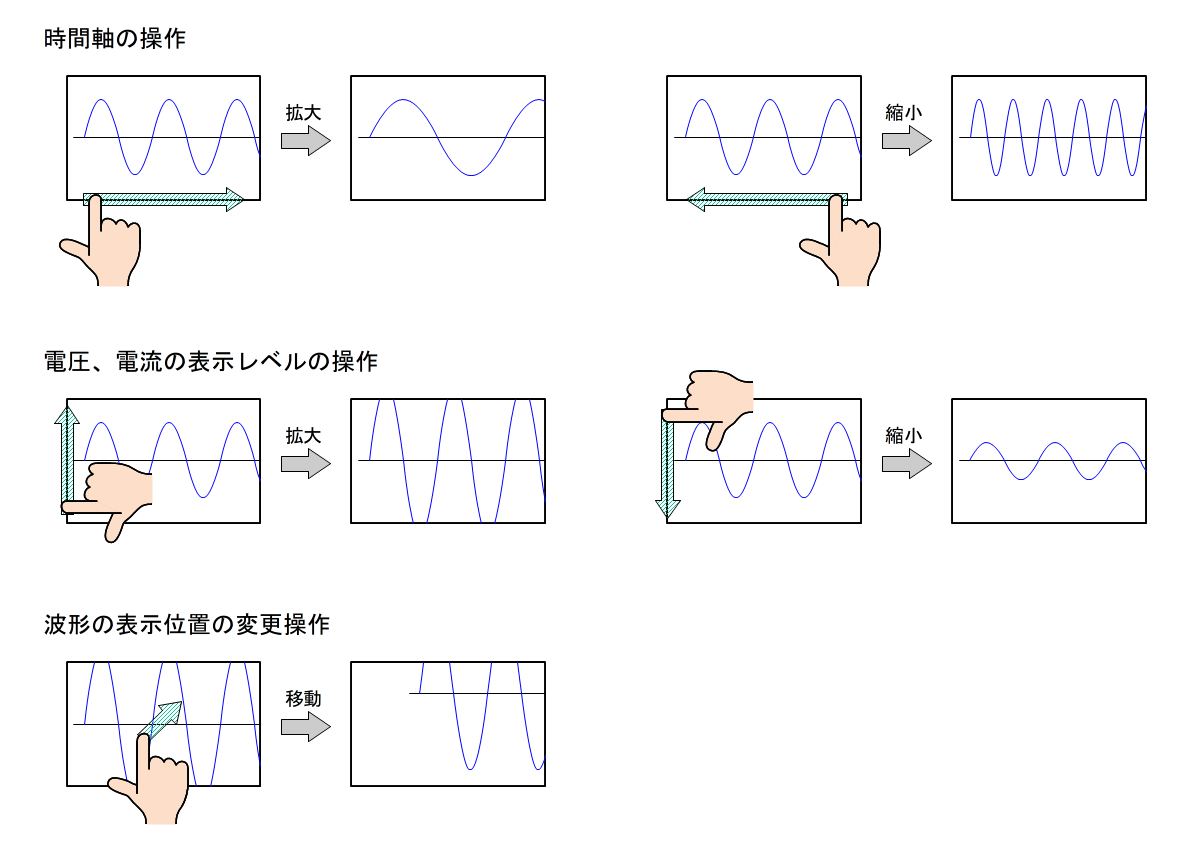

波形操作

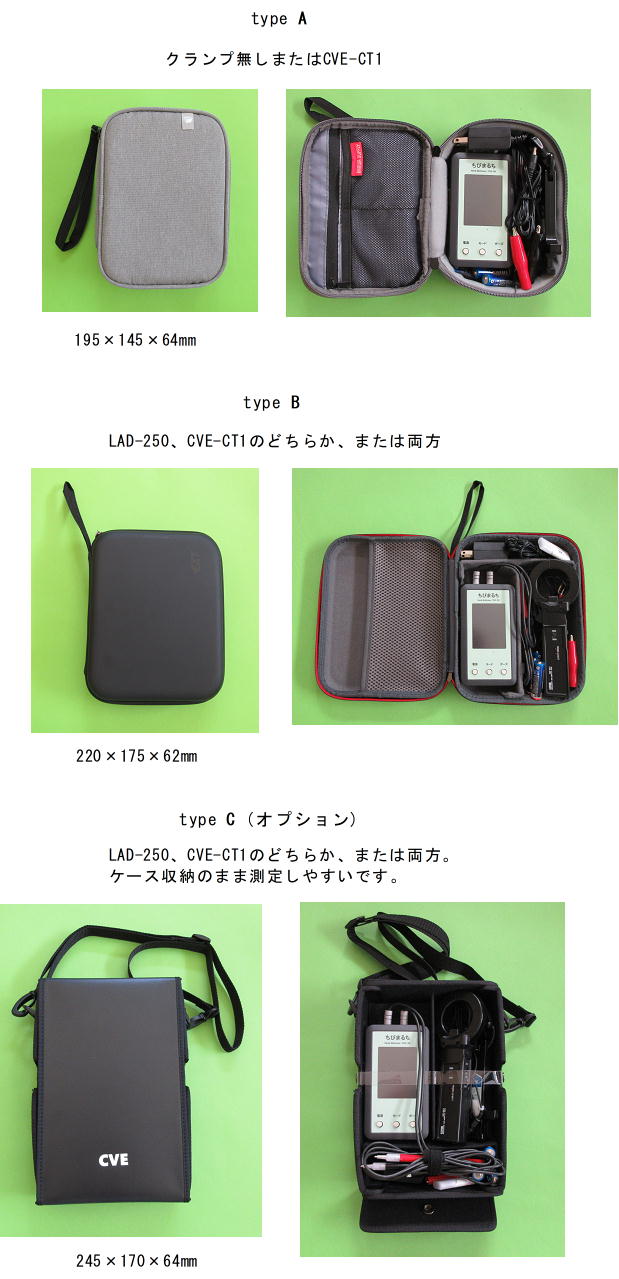

収納ケース

購入時、Ａ、ＢまたはＣのいずれかをご指定下さい。

製品仕様

１．測定

項 目		交・直 区分	レンジ (※1)	最小値 (桁数)	確度
電 圧		交流	600 V	0.1	± 1 ％ rdg ± 3 dgt (※2)
			60 V
			6V	0.01
		直流	800 V	0.1
			60 V
			6 V	0.01
電 流	CVE-CT1	交流	20 / 2 / 0.2A	－	± 1 ％ fs
			0.04 A	0.001	± 2 ％ fs
	LAD-250	交・直 両用	200 A	1	± 5％ fs
			1000 A	1
電 力		交流	600 kW	1	参考値
		直流	800 kW
位相(CVE-CT1のみ)		交流	0 ～ 359.9 °	0.1	± 3° (※3)
周波数		交流	45 ～ 65 Hz	0.1	± 0.1％ rdg ± 1dgt (※4)

交流の測定範囲は４５～６５Ｈｚです。
（※１）レンジは全て自動切換えになります。
（※２）電源としてＡＣアダプタを使用して交流４００Ｖ以上を測定する場合は確度が±２％ｒｄｇ±３ｄｇｔに
　　　　なります。
（※３）電圧は０．５Ｖ以上、電流は３ｍＡ以上での確度になります。
（※４）電圧周波数は３０Ｖ以上での確度になります。電流周波数については電源として電池使用時は１０ｍＡ以上、
　　　　ＡＣアダプタ使用時は２０ｍＡ以上での確度になります。

２．波形表示

表示項目	表示範囲 ( / div )
電 圧	500 V, 200 V, 100 V , 50 V ,20V, 10V, 5V, 2V, 1 V
電 流	20A, 10A, 5A, 2A, 1A, 0.5A,0.2A, 0.1A, 0.05A, 0.02A, 0.01A ※ＣＶＥ－ＣＴ１のみ対応。ＬＡＤ－２５０では波形表示は行いません。
時 間	20 ms , 10 ms , 5 ms , 2 ms

３．高調波分析

対象データ	電圧、電流データ（電流は CVE-CT1によるデータのみ分析可能）
分析範囲	50 Hz　60 Hz の基本波に対し、最大３０次高調波まで分析可能

４．データ記録

項 目	内 容
記録対象	電圧、電流の実効値
インターバル	10 sec , 30 sec, 1 min , 2 min , 5 min , 10 min
記録時間	最長約 13 日
記録媒体	内蔵メモリ（外部出力時 USBメモリにCSV ファイルにて記録）

５．一般

電 源	単３アルカリ乾電池３本　またはＡＣアダプタ
アルカリ乾電池による 連続使用時間	Ｂｒｉｇｈｔｎｅｓｓ　Ｈｉｇｈ時　約８時間、 Ｍｉｄ時　約１５時間、Ｌｏｗ時　約１８時間 目安であり、気温、電池種類により異なります。
カレンダー電池	ＣＲ１２２０　（設計寿命１．５年）
オートパワーオフ	３分、１０分、２０分のいずれか選択可
外形寸法	７６ (Ｗ) × １３５(Ｈ) × ３５(Ｄ) 単位：ｍｍ、コネクタ、スイッチ等突起物除く
重 量	約２４０ｇ（電池を装着しない状態）
付 属 品	ＵＳＢメモリ、ACアダプタ､携帯用ケース、 ワニグチクリップ(赤、黒)、電池(単3形3本)、 クイックマニュアル、取扱説明書 (USBメモリ内にPDF形式で記録)
オプション	クランプセンサ　CVE-CT1
	クランプセンサ　LAD-250
	マルチテスタ棒 (CVE-43) 用アクセサリ

※今後断りなく外観･仕様･価格を変更することがあります｡
