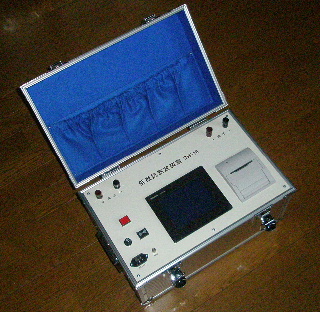

電力用遮断器等の主接触部の接触抵抗を測定するための装置です。接触部に10Aの電流を流し、四端子法により抵抗値を算出します。 従来機では電流の増加・減少の操作は手作業となっていましたが、これを自動化するとともに、プリンタを装備し、測定及び測定結果記録作業を大幅に改善しました。

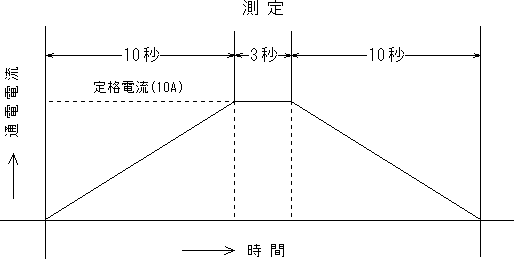

測定電流を0から定格値まで約10秒の時間をかけてゆっくりと増加させ、抵抗値の測定を行い、その後同じ時間をかけて減少させます。 これら一連の操作はすべて自動的に行われます。
この機能により、遮断器に付属しているブッシング変流器への影響を極力おさえることができます。

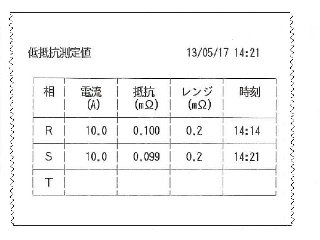

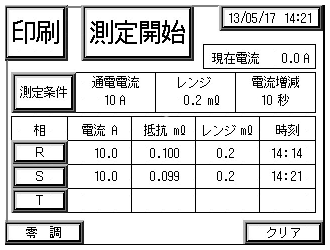

三相分の測定結果をまとめて表示・印刷することができます。
屋外などの現場では、運搬、準備、測定、後片付けなど一連の作業が容易である形状が求められます。 これらは弊社既存製品(CVE-2)の特長ですが、本製品もその特長を継承しています。
型式 | CVE-18 | |||
---|---|---|---|---|
測定方法 | 四端子法 | |||
測定範囲 | レンジ | 通電電流(A) | 測定範囲(mΩ) | |
1 | 10 | 0.001~0.2 | ||
2 | 10 | 0.01~2 | ||
3 | 10 | 0.1~20 | ||
4 | 1 | 1~200 | ||
測定精度 | ±0.5% (各レンジのフルスケールに対する割合) | |||
電源 | AC100V ±10% 200VA (ヒューズ 3A) | |||
付属品 | 電流用ケーブル(10m) 1組 電圧用ケーブル(10m) 1組 電源コード(2m) 1本 |
|||
オプション | 標準抵抗器 100 μΩ(500A 50mV ±0.2% ) | |||
外形寸法 | 280×450×290 (単位:mm) | |||
重量 | 13 kg (本体のみ) |
