HOME > 製品情報 > 簡易型電圧発生器〔テスター用電圧発生器〕(CVE-38)

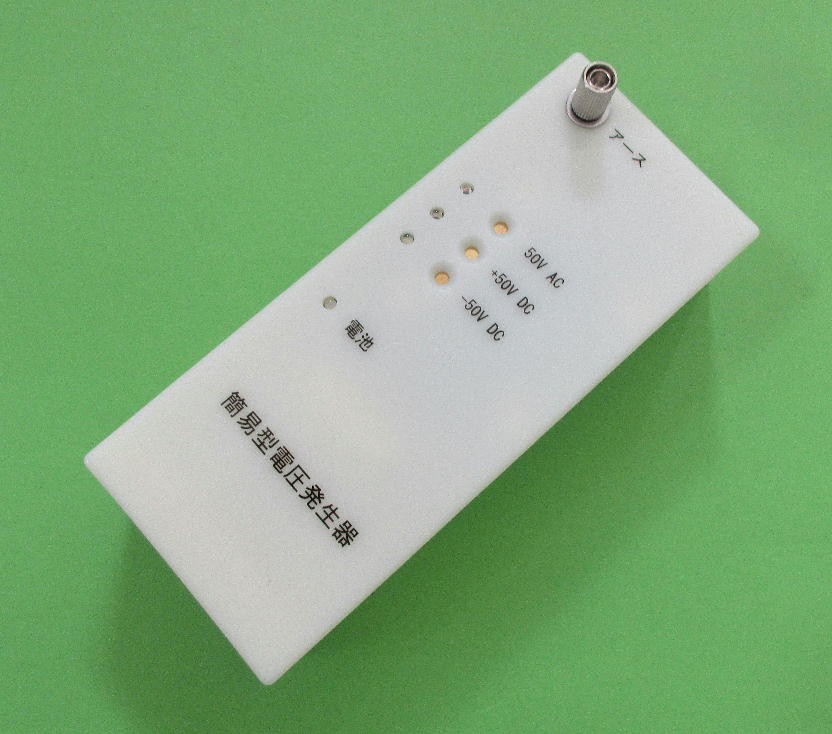

概要

制御系配電盤等の点検作業では、安全且つ確実な作業が求められております。このため、点検作業に使用されるテスター等の計器については作業直前にその動作確認が行われています。
しかし現状では、運転中の配電盤の端子台の電圧を使用して計器の動作確認を行っているため、危険が伴います。
そこで、コンパクトな電圧発生装置を開発し、運転中の端子台での計器の動作確認を解消することで、作業の安全性の向上を図りました。本製品は株式会社ユアテック様と株式会社シーブイエンジニアリングの共同開発品です。

特長

• 電圧出力電極にテスター棒先端を押し当てるだけで、その電極とアース電極間に試験電圧が発生します。


• AC50V、DC±50Vの三種類の電圧をAC及びDC正負の切替操作無しに出力できます。


• テスター棒先端を押し当てた電極に対応したLED（橙、赤、緑）が点灯します。

黒のテスター棒(負極側)を予めアース電極に接続しておき、赤のテスター棒(正極側)で押し込んだ電極に対応する試験電圧がテスターに正常表示されることで、テスターの設定（電圧、電流、抵抗等の測定項目又はレンジ）を含めた正常動作を確認することができます。

使用状況

※ この動画は音声付き動画です。再生する際には音量にご注意ください。

仕様

※ テスター等の電圧計の入力抵抗値は2 MΩ 以上のものを使用する場合

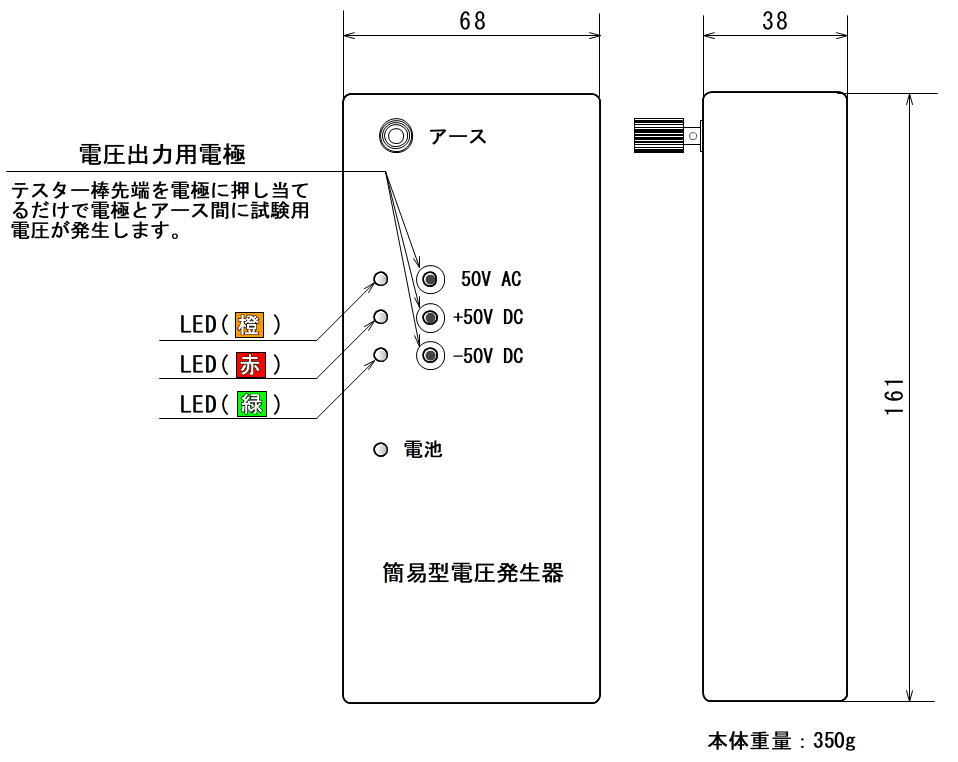

各部の名称

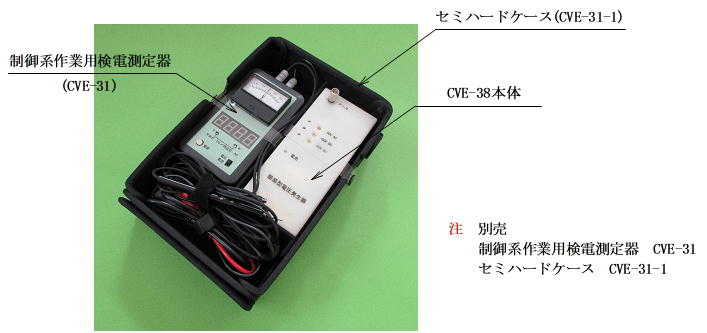

組み合わせ例

※今後断りなく外観･仕様･価格を変更することがあります｡
