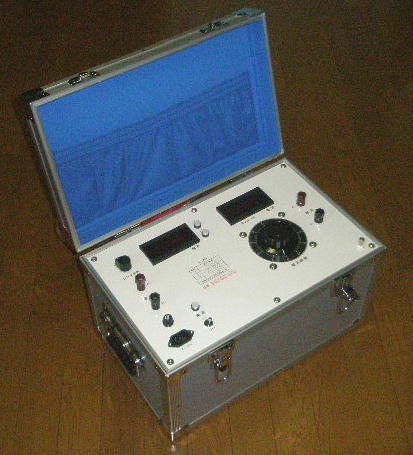

低抵抗測定装置（ＣＶＥ－２）

　電力用遮断器等の主接触部の接触抵抗を測定するための装置です。
　接触部に２０Ａの電流を流し（１０Ａでも測定可）、四端子法により抵抗値を算出します。
　平成５年の発売以来、東北電力㈱様、㈱ユアテック様等に多数の納入実績があり、ご好評を得ております。

通電電流を０～２０Ａの範囲で可変できる。（手動で操作する）

低価格

1. 型　　　式	ＣＶＥ－２
2. 通電電流	最大20A（可変）
3. 測定範囲	レンジ	通電電流(A)	測定範囲
	1	20	1.0～199μΩ
	2	20	0.01～1.99mΩ
	3	20	0.1～19.9mΩ
	4	20	1.0～199mΩ
4. 測定確度	通電電流20Ａの時±0.5％　　（各レンジのフルスケールに対する割合）
5. 電　　　源	AC100V ±10%
6. 外形寸法	282mm×452mm×290mm
7. 重　　　量	15 kg　（本体）

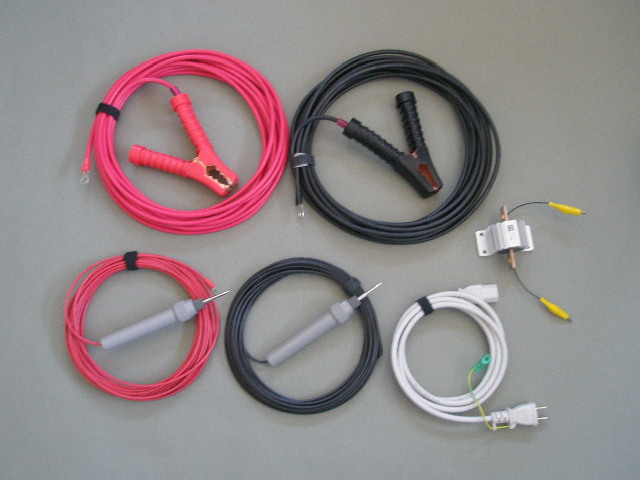

8.付　属　品	電流用ケーブル　（長さ　10m）　1組電圧用ケーブル　（長さ　10m）　1組電源コード　　　（長さ　 2m）　1本標準抵抗器　100 μΩ（500A 50mV ±0.2％）

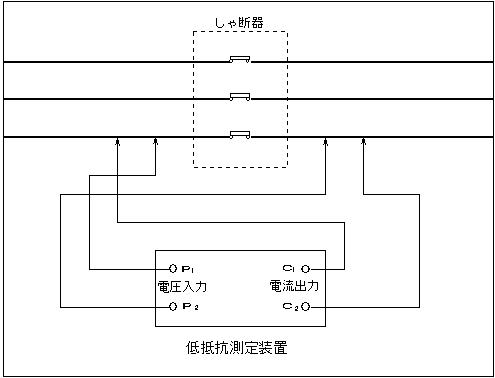

【四端子法による抵抗測定回路図】
CVE-2回路図
