HOME > 製品情報 > 低抵抗測定装置(CVE-30)

概要

長年みなさまにご愛顧頂いております低抵抗測定装置ＣＶＥ－１８をベースにして、材料、試料の体積抵抗率及び温度係数の測定・検査にご利用頂けるように改良しました。

特長

広い抵抗測定範囲

測定範囲が0.0001mΩ～2000mΩと広い範囲をカバーしています。

熱起電力の影響を排除

通電電流の極性を正方向と逆方向の二通り測定して平均を取る事で、供試体と電極間に発生する熱起電力の影響を排除できます。これにより正確な抵抗測定が可能です。

温度測定機能

温度センサを接続して抵抗測定と同時に温度も測定できます。

リピート機能およびデータ保存機能

抵抗測定および温度測定を１分間隔でリピートできます。リピートした全測定データは、パソコンに接続してファイルとして保存できます。パソコンにはＲＳ２３２ＣもしくはＵＳＢ（オプションのＵＳＢ－ＲＳ２３２Ｃ変換アダプターが必要）で接続します。

タッチパネルによる操作、表示

全ての操作を表示器のタッチパネルで行いますので操作がわかりやすくなっています。

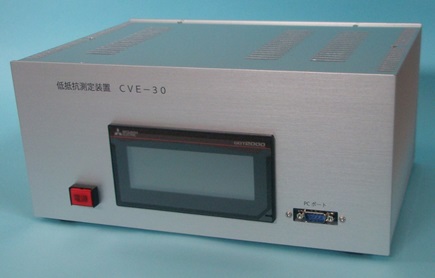

外観

画面例

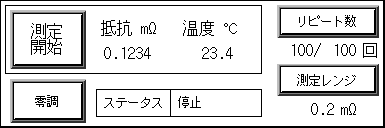

メイン画面

電源ＯＮ後に表示される画面です。測定の実行や測定結果の表示は全てこの画面上で行います。

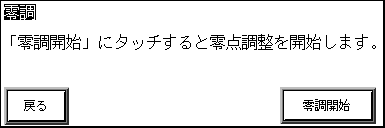

零調画面

零点調整を行う画面です。

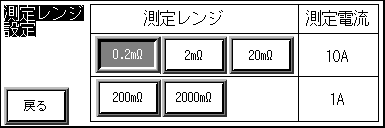

測定レンジ設定画面

測定レンジの設定を行う画面です。

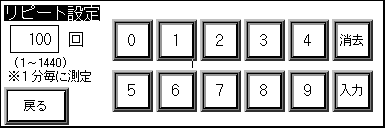

リピート設定画面

リピート回数の設定を行う画面です。

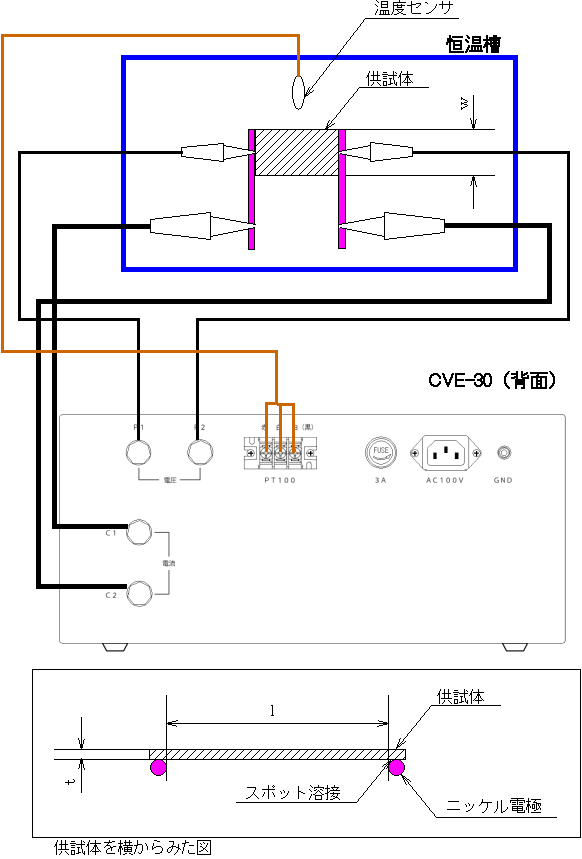

測定回路構成例

体積抵抗率＝Ｒ×(ｗ×ｔ)÷ｌ
Ｒ　　：抵抗値（ＣＶＥ－３０の測定値）
ｗ×ｔ ：供試体の断面積
ｌ　　：電極間の距離（供試体の有効長）

ＣＶＥ－３０の電流ターミナル、電圧ターミナルから供試体に接続するケーブルは本製品には付属しておりませんので、測定する供試体に合わせて、お客様にてご用意ください。

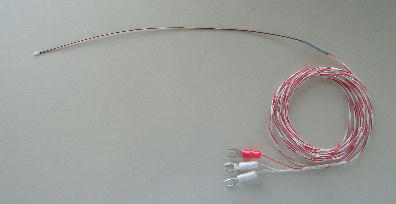

温度センサ

仕様
