各種電気所における計器用変流器の新設・変更工事後に接続確認試験を簡単に行うことができるように電源と変流比試験器、極性試験器を一体化しました。
一次側より電流(最大20A)を出力し、一次側電流と二次側電流の比から自動算出した変流比を直読できます。また、同時に極性を表示器上に表示します。
三相を一相ずつ順次自動で測定を行えます。結果は三相分まとめて表示器上に表示できます。 一相ずつ個別に測定する事も可能です。

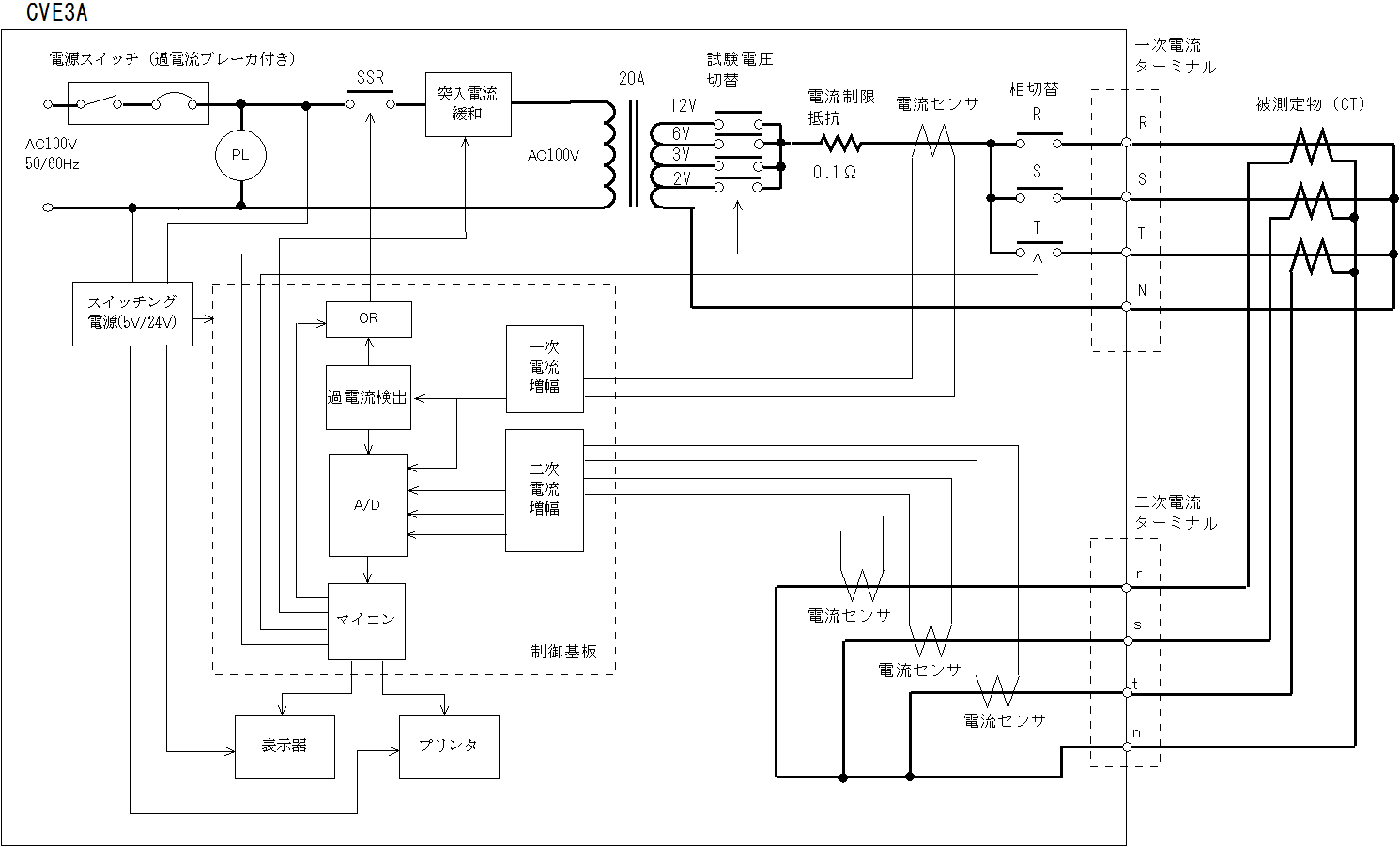

試験用電源を内蔵しておりますので、これ一台で変流器試験が行えます。 また、試験電流投入時の突入電流の影響が無いように配慮した回路設計としました。
過去50件分の測定データを内蔵メモリに自動保存しており、随時読み出しできます。電源を切っても保存されますので、現場から戻ってきた後でも読み出しできます。
全ての操作を表示器のタッチパネルで行いますので操作がわかりやすくなっています。

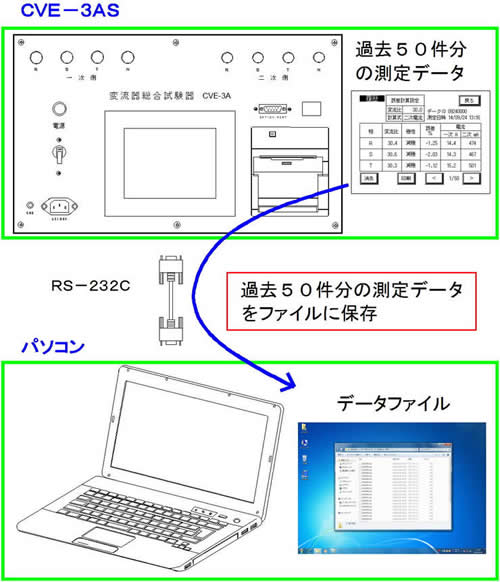

プリンタを内蔵しておりますので、試験結果および履歴データを三相分まとめて印刷できます(全機種)。また、シリアルケーブルでパソコンに接続(CVE-3AS)し、テキストファイルで保存できます。

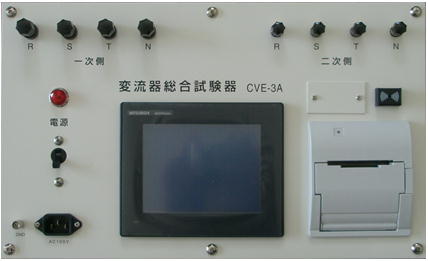

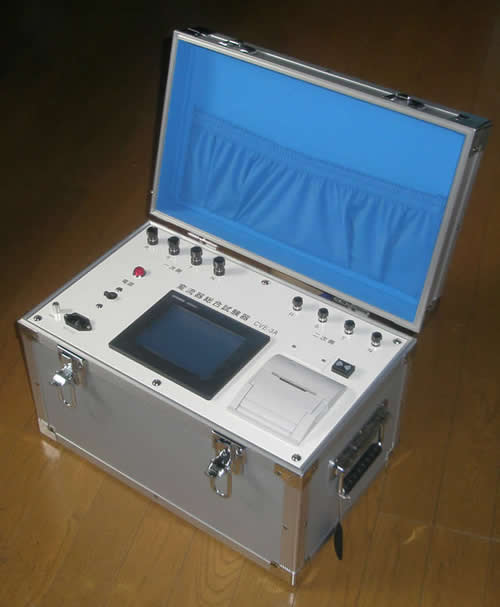

写真はCVE-3A(基本仕様)になります

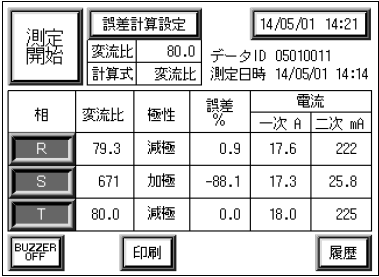

※ S相が異常な場合の表示例

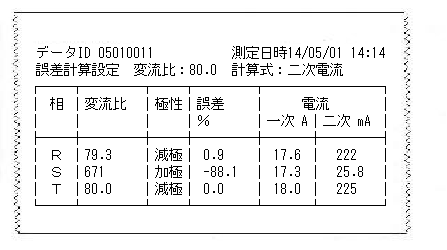

※ S相が異常な場合の印刷例
型 式 | CVE-3A : 基本仕様 CVE-3AS : パソコン接続機能対応機種 |
|
---|---|---|
変流比測定範囲 | 150:5 ~ 5000:5 (A) | |
電流測定範囲 | 項 目 | 測定範囲 |
一次電流 | 5A~20A | |
二次電流 | 5mA~700mA | |
測定精度 | 一次電流 | ±1% |
二次電流 | ±1% (20mA 以上) ±2% (20mA 未満、5mA 以上) |
|
電流出力 | 最大20A | |
電 源 | AC100V ±10% 50/60Hz | |
外形寸法 | 450(W)×290(H)×280(D) (単位:mm) | |
重 量 | 15kg |
※今後断りなく外観・仕様・価格を変更することがあります。
