HOME > 製品情報 > 制御系作業用検電・測定器(CVE-31B)

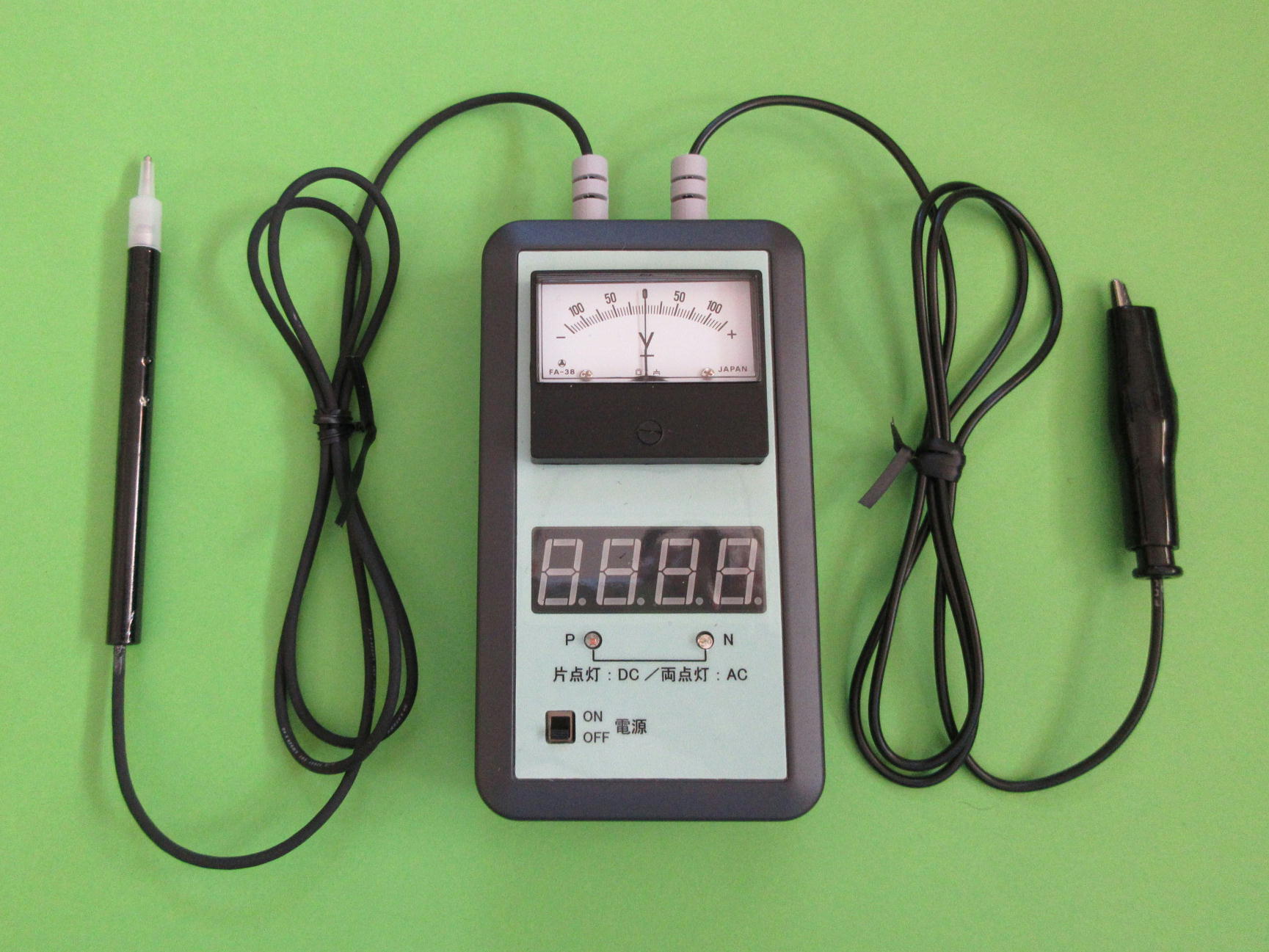

CVE-31B（本製品）は、制御系配電盤等の検電・測定作業に用いるために開発した CVE-31（従来品）について、使用頻度の低い電流測定機能を外すなどの改良を行ったものです。
本製品は株式会社ユアテック様と株式会社シーブイエンジニアリングの共同開発品です。
① 使用頻度の低い電流測定機能を外し、低価格化を図りました。
② 電圧測定確度の公称値を 2.5 % F・S から 1 % F・S に変更しました。
③ テスタ棒の先端をネジにより、ピンプラグまたはワニグチクリップ等に変更可能な機能（マルチテスタ棒）を開発し、本製品に搭載しました。
① 電圧入力の抵抗値は5MΩと高抵抗入力です。
② 交流、直流の自動切り替え及びフルオートレンジとなっています。

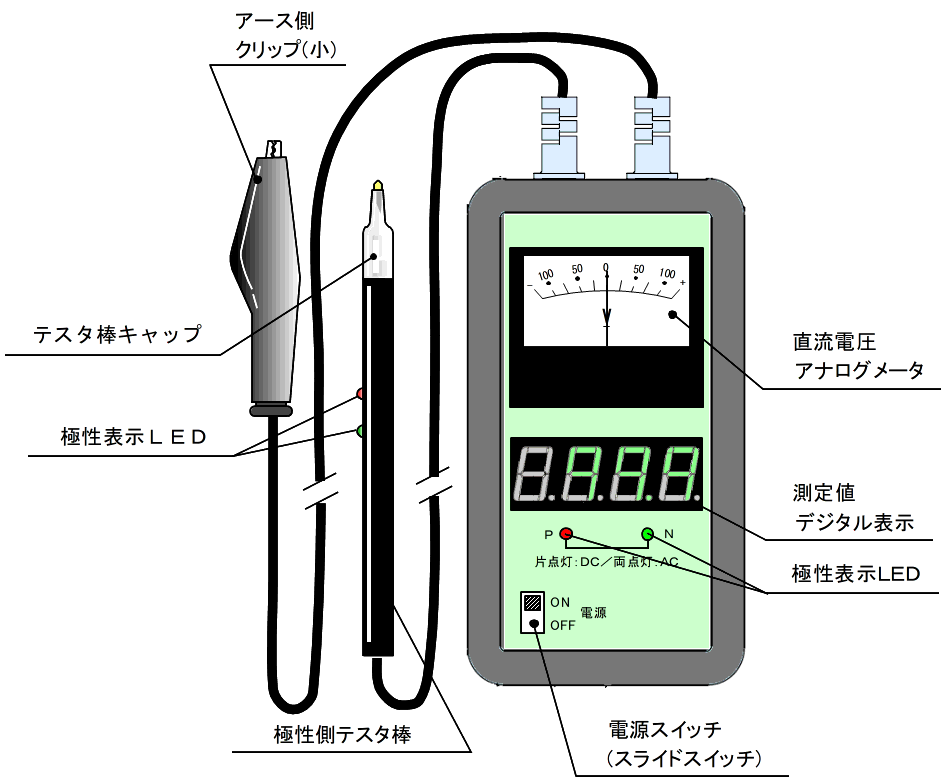

③ 確認しやすい表示です (アナログメータ及びテスタ棒のＬＥＤ表示)。
④ ミストリップの原因となりやすい抵抗測定機能を外しました。

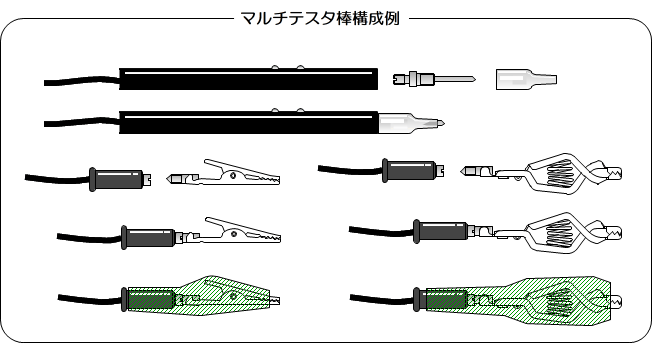

製品の電圧入力用テスタ棒は、その先端をネジにより様々な金具を取り付け、取り外しができます。また、ネジによる接続であり容易に外れることは無いので、安全確実な計測作業を行うことができます。
| 1 | ワニグチクリップ（大） 絶縁キャップ（塩ビ）：黒、赤 |
|---|---|
| 2 | ワニグチクリップ（小） 絶縁キャップ（塩ビ）：黒、赤 |
| 3 | ピンプラグ（長さ16mm） |
| 4 | ピンプラグ用キャップ |
| 5 | Ｕ型端子・バナナプラグ用継ぎ手 |
| 6 | Ｕ型端子 |
| 7 | バナナプラグ |
※ No.1～4の各１個は標準付属品です。
（標準付属ワニグチクリップの絶縁キャップの色は大・小とも黒です。）
| 型 式 | CVE-31B |
||||
|---|---|---|---|---|---|
| 電圧測定 | デジタル表示部 （交、直 自動判定） |
レンジ | DC ±0.1～125V AC 0.1～230V | ||
| 確度 | ±１％ F.S 以下 | ||||
| アナログ表示部 | レンジ | DC ±0.1～125V （交流電圧測定不可） | |||
| 確度 | ±４％ F.S | ||||
| 入力抵抗 | ５МΩ 以上 | ||||
| 電圧入力 | マルチテスタ棒 （先端の可変機能有り） |
正極 | 極性表示用 LED 付、ピプラグ用キャップ付 | ||
| 負極 | ワニグチクリップ（大）及び（小）標準添付 | ||||
| 電源 | 電 池 | 単４アルカリ乾電池４本 | |||
| 連続使用時間 | 約１８時間 （目安であり、気温、電池種類により異なります。） | ||||
| 形状等 | 外形寸法 | ７６ (Ｗ)×１３５(Ｈ)×４２．５(Ｄ) (単位：ｍｍ、テスタ棒および突起物等除く) | |||
| 重 量 | 約２８０ｇ（電池を装着しない状態） | ||||
| 関連部品 | 標準付属品 | 取扱説明書、電池、ソフトケース、ワニグチクリップ(小)、 ピンプラグ用キャップ、ワニグチクリップ(大) | |||
| オプションパーツ | ピンプラグ （長さ100 mm）、Ｕ型端子、バナナプラグ 他 （弊社ホームページ参照） |
||||
※ 今後断りなく外観･仕様･価格を変更することがあります｡
