HOME > 製品情報 > 発変電所主回路一次通電試験装置(CVE-22A)
発変電所の工事等において主回路及びＶＣＴ回路の確認試験を実施する必要がありますが、本装置は発変電所主回路に試験電圧を印加し、主回路検相及びＶＣＴ二次回路の総合的な確認試験を行うことを目的とし、平成１６年、１７年に東北電力（株）山形技術センター様の委託研究により開発・改良されたＣＶＥ－２２のリニューアル品であり機能および性能は同一です。ＣＶＥ－２２Ａでは操作、および測定結果の表示をタッチパネル表示器の１画面にて集中的に行えるようにしており、旧製品より使いやすくなっております。また測定値表示のＨＯＬＤ機能を追加しています。
本装置の従来機種として、ＶＣＴ回路一次試験器ＣＶＥ－１５及びＣＴ回路一次試験器ＣＶＥ－２０がありますが、これら従来機種に対し、下記特徴があります。
従来機種では電源装置及び抵抗箱等の複数のユニットから構成されていましたが、本装置では抵抗箱は本体の蓋に組み込まれており、使用時は分離し、収納時は一体化します。
装置の重量を軽減するため、特に二次側試験で使用する抵抗器を0.1 Ωと小さくし、電源トランス容量を最小限としました。
試験電圧をタッチパネル表示器により選択することができます。
電圧、電流、位相計を内蔵し、試験の省力化を図りました。特に位相計は一次側（電源）電圧 Ｒ－Ｎ，Ｓ－Ｎ，Ｔ－Ｎ，Ｒ－Ｓ，Ｓ－Ｔ，Ｔ－Ｒ と二次側電流 Ｒ，Ｓ，Ｔ との任意の組み合わせの位相を０～３６０゜（遅れ位相を正）で表示できます。
主回路及びＶＣＴ回路の確認試験の方法として、変圧器の一次側から試験電圧を加える方法（一次側試験）と変圧器二次側から試験電圧を加える方法（二次側試験）がありますが、本装置はその両方に対応できます。（図１，２参照）

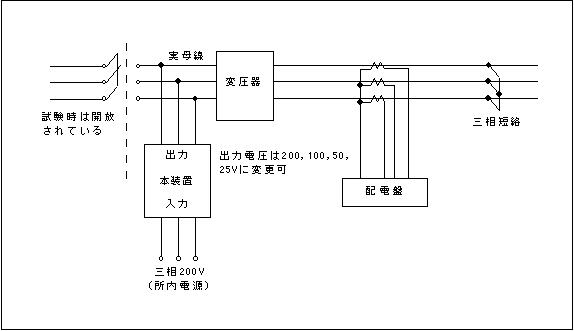

図1 一次側試験

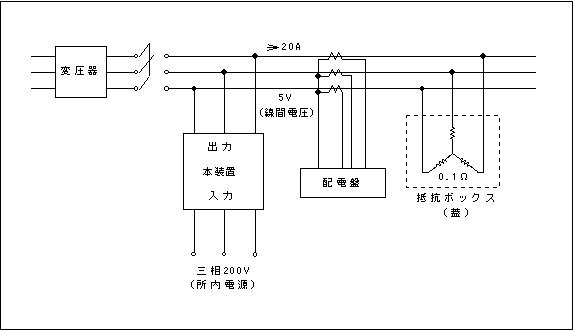

図2 二次側試験

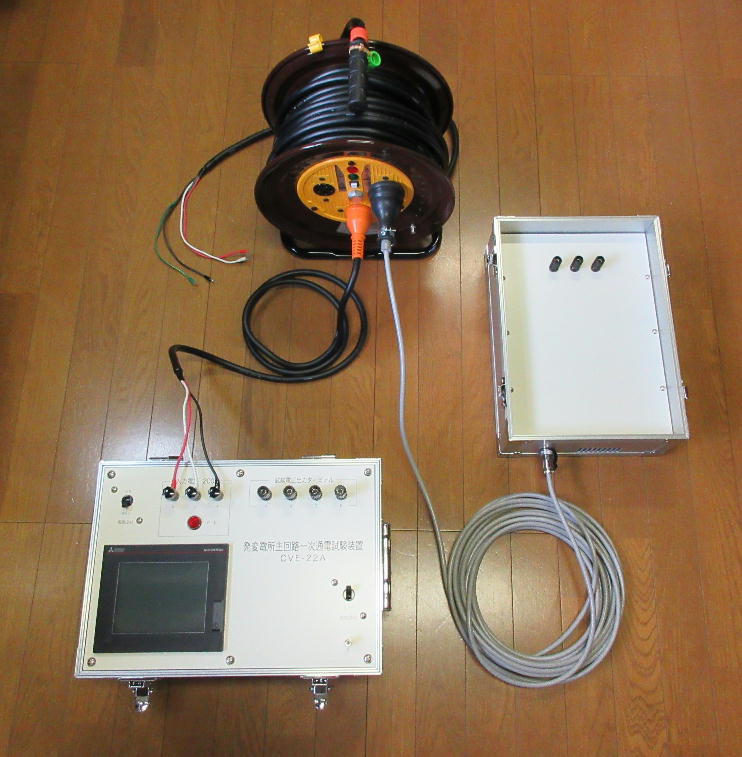

一次側(電源)接続状況

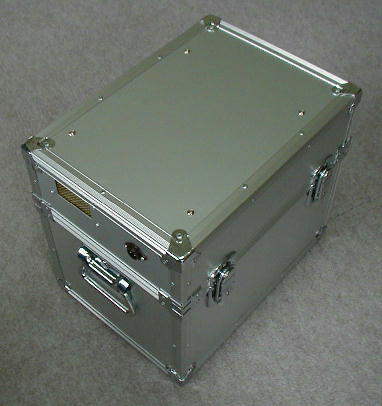

外観(保管、運搬時)

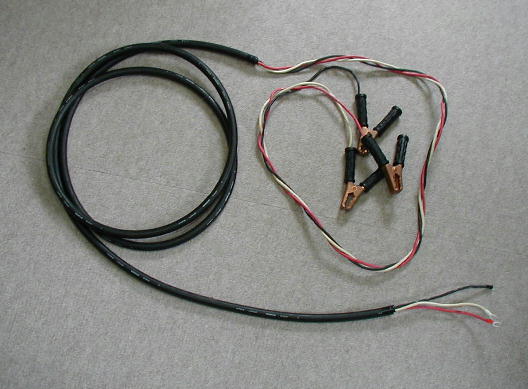

出力ケーブル
| 試験方法 | 機器区分 | 項 目 | 内 容 | |||
|---|---|---|---|---|---|---|
| 一次側試験 | 電源装置 | 入力電圧 | 三相交流200V 50Hz | |||
| 試験電圧(V) | 25 | 50 | 100 | 200 | ||
| 試験電流(A) | 8.3 | 4.1 | 2 | 1 | ||
| 容量(VA) | 360 | |||||
| 重量(kg) | 20.4(抵抗ボックスを含む) | |||||
| サイズ(mm) | D262×W372×H290 | |||||
| ケーブル | 仕 様 | VCT 3.5mm2-4C-5m | ||||
| 電源ケーブル | 仕 様 | VCT 2.0mm2-4C-30m(ドラム型) | ||||
| 二次側試験 | 電源装置 | 入力電圧 | 三相交流200V 50Hz | |||
| 試験電圧(V) | 5 | |||||
| 試験電流(A) | 20 | |||||
| 容量(VA) | 200 | |||||
| 重量(kg) | (一次側試験と兼用) | |||||
| ケーブル(電源～供試体) | 仕 様 | 3PNCT 5.5mm2-3C-7m | ||||
| 抵抗ボックス(蓋) | 抵抗値(mΩ) | 100 | ||||
| 容量(W) | 200 | |||||
| 冷却ファン | AC200V 15W | |||||
| ファン用ケーブル | 10m | ケースサイズ(mm) | D262×W372×H120 | |||
| ケーブル(供試体～抵抗) | 仕 様 | 3PNCT 5.5mm2-3C-7m | ||||
| 電 圧 計 | 出力電圧 RN,SN,TN,RS,ST,TRを測定できる 測定精度±1%rdg | |||||
| 電 流 計 | 出力電流 R,S,Tを測定できる 測定精度±1%rdg | |||||
| 位 相 計 | 入力電圧 RN,SN,TN,RS,ST,TRと 出力電流R,S,Tの任意の組合せの位相測定ができる 測定精度±3°(ただし､ 出力電流が0.1A以上) | |||||
